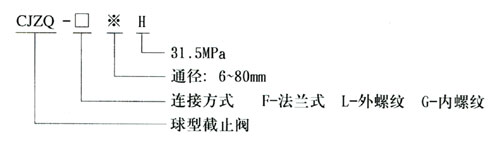

本阀用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小，密封性能可靠，外观精美等特点。连接方式：外螺纹、内螺纹和法兰式。

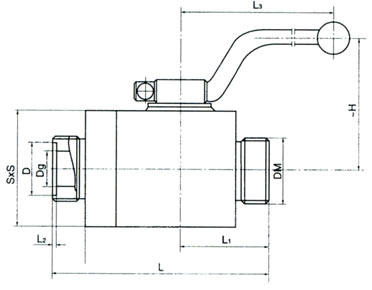

Dg	L	L1	L2	L2	DM	D1	~H	S×S
10	100	40	1.8	110	M27×1.5	20	61	52×52
15	105	425	2.4	110	M30×1.5	24	63	56×56
20	121	49	2.4	165	M36×2	30	75.5	65×65
25	135	57	2.4	165	M42×2	35	77	68×68
32	160	70	2.4	200	M52×2	40	92	85×85
40	180	78	2.4	200	M60×2	45	95	90×90
50	205	100	2.4	225	M72×2	55	120	120×120

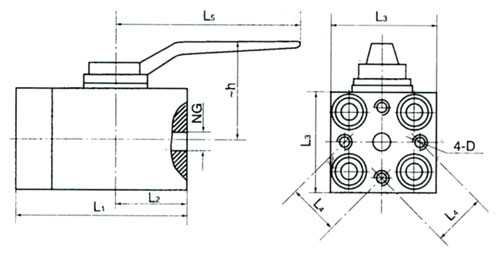

NG	L1	L2	L3	L4	L5	D	h
10	88	37	56	28.3	100	M8	55
15	91	37	65	35.4	120	M8	59
20	97	37	75	43.8	140	M10	70
25	111	48	88	51.6	160	M12	80
32	131	54	105	60.1	180	M14	87

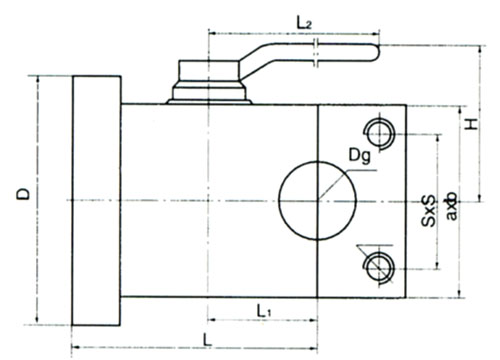

NG	L1	L2	L3	L4	D	4-M	a×b	h
50	170	75	200	83.4	Ф156	M20	120×120	140
80	225	95	300	113.1	Ф218	M24	120×120	190
