安全截止阀是一种蓄能器配套使用的新型液压元件。可作为截止阀装在蓄能器与系统相连的管道之间，并具有限压保护，放油卸压等保护蓄能器的功能。阀体上设有测压油口，可检测蓄能器的工作压力。此阀集溢流、截止、卸荷等功能于一身，体积小、重量轻、结构简单紧凑，操作拆装方便。可以大大提高蓄能器的使用寿命和安全可靠性。

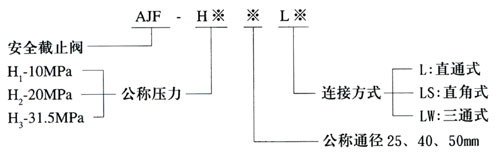

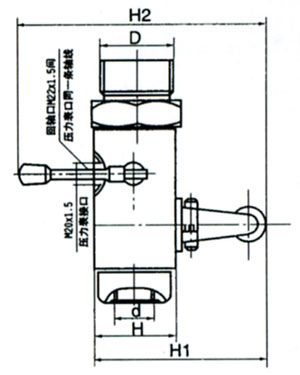

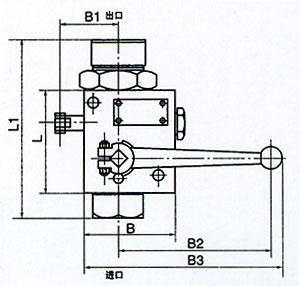

型号	总体尺寸									连接尺寸
	L	L1	B	B1	B2	B3	H	H1	H2	D	d
AJF-H125L*	110	179	100	61	170	218	68	140	200	M42×2 M60×2	M33×2
AJF-H225L*
AJF-H125L*
AJF-H140L*	146	234	130	75	240	300	96	178	228	M60×2	M48×2
AJF-H240L*
AJF-H340L*
AJF-H150L*	160	262	140	80	280	346	115	206	247	M72×2	M60×2
AJF-H250L*
AJF-H350L*

畜能器型号	安全截止阀型号	公称压力 MPa	公称流量 L/min
NXQ-L1.6~6.3/10-H NXQ-L1.6~6.3/20-H NXQ-L1.6~6.3/31.5-H	AJF-H125L※ AJF-H225L※ AJF-H325L※	10	160
		20
		31.5
NXQ-L10~40/10-H NXQ-L10~40/20-H NXQ-L10~40/31.5-H	AJF-H140L※ AJF-H240L※ AJF-H340L※	10	400
		20
		31.5
NXQ-L63~100/10-H NXQ-L63~100/20-H NXQ-L63~100/31.5-H	AJF-H150L※ AJF-H250L※ AJF-H350L※	10	630
		20
		31.5

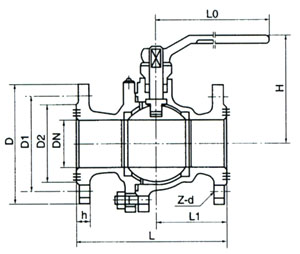

公称通径DN	尺寸mm
	L	L1	d	d1	d2	z-d	h	b	L0
15	130	57	95	65	45	4-14	103	14	100
20	140	62	105	75	55	4-14	112	14	160
25	150	65	115	85	65	4-14	123	14	160
32	165	71	135	100	78	4-18	150	16	200
40	180	71	145	110	85	4-18	156	16	250
50	200	85	160	125	100	4-18	172	18	300
65	220	100	180	145	120	4-18	197	18	350
80	250	114	193	160	125	8-18	222	20	450
100	280	130	215	180	155	8-18	286	22	600
125	320	150	245	210	180	8-18	286	22	600
150	360	160	280	240	210	8-23	297	24	8000
