AQF－L※H※－※安全球阀
安全球阀主要用于液压——囊式蓄能器作为安全、断流和卸荷的蓄能器附件。安全阀可保持系统中的压力调定值。当压力超过调定值时，安全阀开启，防止系统过载，特别是封闭系统中的蓄能器更不可缺少，以防止外负荷的突然加大所造成系统的危害。
特点：结构紧凑、体积小，安全方便，操作简单。
|

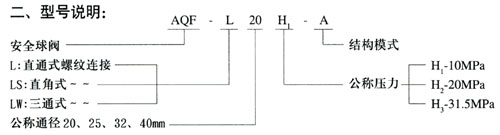

型号 |
公称流量 L/min |

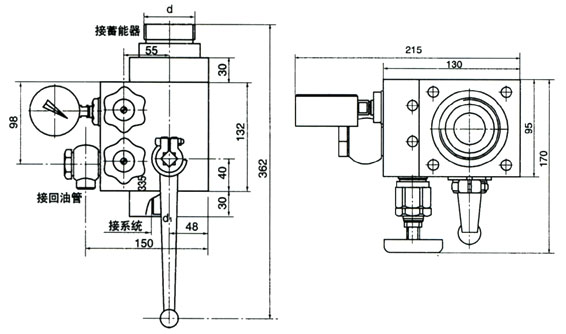

连接尺寸 mm |
配用蓄能器 L |
|
安全阀 |
球阀 |
d |
d1 |
|
AQF-L25H※/-A |
40 |
100 |
M42×2或M27×2 |
M33×2 |
1.6-10 |
|
AQF-LS25H※/-A |
|
AQF-LW25H※/-A |
|
AQF-L32H※/-A |
63 |
160 |
M60×2或M42×2 |
M42×2 |
10-100 |
|
AQF-LS32H※/-A |
|
AQF-LW32H※/-A |
|
AQF-L40H※/-A |
100 |
250 |
M72×2或M60×2 |
M48×2 |
|
AQF-LS40H※/-A |
|
AQF-LW40H※/-A |
|

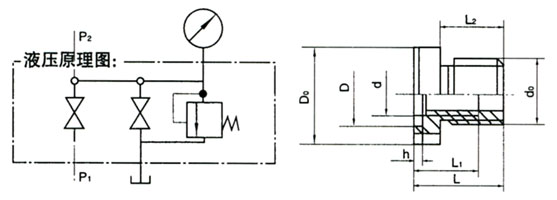

补芯型号 |
d0 |
d |
D0 |
d |
h |
L |
L1 |
L2 |
重量 |
|
QF-L25 |
M60×2 |
M42×2 |
80 |
68H9 |
2.4-0.05 |
50 |
35 |
28 |
1.52 |
|
QF-L40 |
M72×2 |
M60×2 |
95 |
80H9 |
2.4-0.05 |
60 |
42 |
38 |
2.15 |
